KU-373 (datum onbekend)
Noord-Beveland (Zld.)
schuur

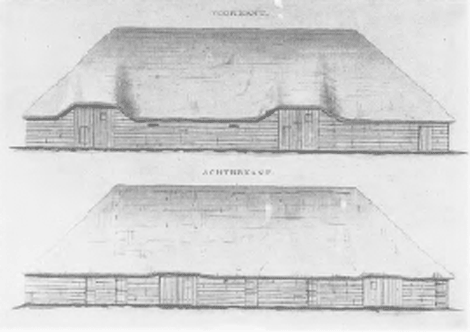

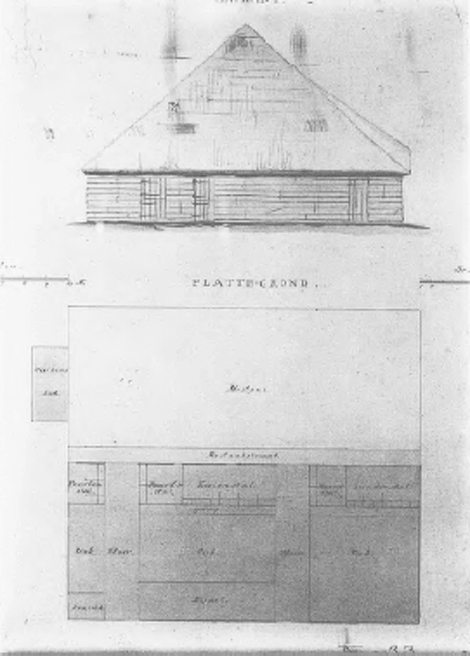

In het archief van de Kroon-Domeinen in Den Haag ontdekte Uilkema tijdens zijn speurtocht naar oude Zeeuwse landmeterskaarten deze fraaie bestektekening van een grote Zeeuwse landbouwschuur. Uit wat hij over deze vondst in de correspondentie schreef kan worden opgemaakt dat het hier het bouwplan van een schuur op Noord-Beveland betrof. Ook in Uilkema's geplande Zeeuwse hoofdstuk zou deze schuur worden genoemd, waar, onder verwijzing naar de hier afgebeelde geveltekeningen, een beschrijving werd gegeven van het principe van de Zeeuwse ‘mendeuren’: ‘..Dit zijn dubbele deuren, waardoor de geladen wagens den dorschvloer oprijden. Een ervan bevat een kleinere deur - het klinket - voor het in- en uitgaan van personen, de andere een venster, het voormalige ulegat..’. Op de tekening is bovendien goed te zien dat de dubbele deuren in de voorgevel aanzienlijk hoger waren dan die in de achtergevel; aan de voorkant kwamen de hoog opgeladen oogstwagens naar binnen en aan de andere kant gingen ze er leeg weer uit. In hetzelfde gevelaanzicht staan tussen de beide deeldeuren bovendien nog een paar kleine openingen aangegeven in het schot, die volgens Uilkema zowel dienden voor ventilatie als voor verlichting: ‘..“valletje”: openingen in de weag voor lichtschepping en ventilatie. Ze worden aan de binnenzijde afgesloten door een schuif of door middel van een deurtje waarvan het draaipunt boven ligt. Deze valletjes treft men alleen aan in oude schuren..’.
Uilkema maakte zijn tekening hier op basis van een in het archief vervaardigde foto van het origineel.
