KU-246 (datum onbekend)
Soest (Utr.)
boerderij
(geen lijntekening aanwezig)

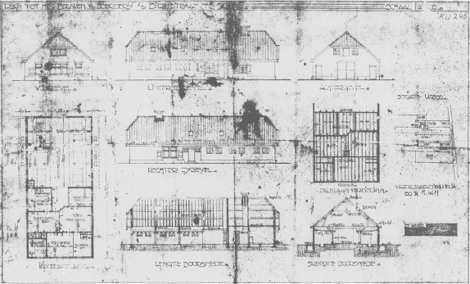

Van deze boerderij uit Soest is nòch een veldwerk, nòch een lijntekening, nòch een foto bewaard gebleven. Alleen de oorspronkelijke bouwtekening, die er uitziet of hij inderdaad in weer en wind op een bouwplaats is gebruikt, werd voorzien van een opmetingsnummer in de collectie opgenomen. Het betrof hier een eenvoudige, moderne veeteeltboerderij met smalle voerdeel tussen twee rijen grupstallen. Ondanks de geringe breedte van de deel bevonden zich hier toch dubbele deuren in de achtergevel. Het luik in de achtergevel boven de deuren suggereert dat de zolder was bestemd voor hooiberging. De dubbelrijïge koestal was een grupstal met kruigangen langs de zijgevels. De mest werd verwijderd via de mestdeuren die zich aan beide zijden van de deeldeuren in de achtergevel bevonden. De zijmuren waren hier voldoende hoog om zonder onderbreking van de daklijn plaats te bieden aan de benodigde zijdeuren en ramen, alsmede aan een kleine opkamer boven de melkkelder in het voorhuis. Ook de dwarsdoorsnede toont een moderne constructie met van muur tot muur doorlopende balken op twee rijen standvinken. De balklaag van het woongedeelte was opgelegd op dragende binnenmuren in lengterichting.
Vermoedelijk had Uilkema deze bouwtekening ter inzage gekregen van de betrokken aannemer. Op de achterzijde van de blauwdruk staat een notitie die verraadt dat hij hier zijn belofte niet is nagekomen: ‘..retourneeren..’!
