Oeuvres complètes. Tome XVIII. L'horloge à pendule 1666-1695

[p. 23]

Appendice III
À l'horloge à pendule de 1666 à 1673.
[1668-1670]

[Fig. 13.]¹⁾

[Fig. 14.]²⁾

4 pieds de haut [Fig. 14].

14 pouces de large.

lentille de ½ livre.

poids coulant de 1/56 de livre.

9½ pouces de pendule.

poli a l'huile pour empescher la rouille du cuivre.

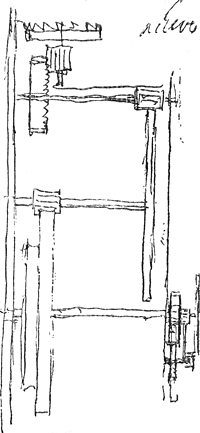

1) La Fig. 13, où on lit ‘achevé’ date de 1668: elle est empruntée à la p. 36 du Manuscrit D, dont la page suivante porte la date du 21 sept. 1668. Sur cette p. 37 se trouve la figure que nous avons reproduite dans le T. VI entre les p. 260 et 261, de l'horloge envoyée à Estienne à Chartres.
En février 1668 une horloge avait été envoyée à ‘l'amy de M. de Combes en Canada’ (T. VI, p. 190-192).

2) La Fig. 14 et le texte qui l'accompagne sont empruntés à la p. 181 du Manuscrit D (février ou mars 1669). Voir encore ‘une de nos bonnes horologes’ vis-à-vis de la p. 491 de 1669 du T. VI.

[p. 24]

faire la grande platine plus forte.

arcbouter la piece qui porte les cycloides.

augmenter le poids du pendule.

faire que la suspension de la boete viene directement au-dessus du pendule.

1/360 d'une ligne sur la longueur de ce pendule de 9½ pouces fait 1″ seconde de difference en 24 heures.

boete echancree 2 portes.

[Fig. 15.]³⁾

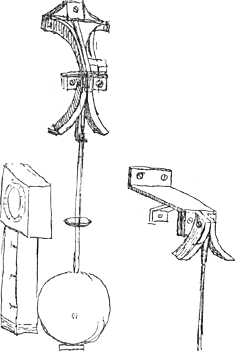

faire le pendule tres pesant, de 8 ou 10 livres. ou s'il estoit de 3 pieds, le faire de 40 ou 100 livres puis qu'il est d'autant plus juste qu'il est pesant. Les Cycloides fortes a proportion. Mais il faudroit, afin que la boete ne fut point esbranlee, faire l'un des aissieux qui est pour le mouvement a costè, à mesme hauteur que le point de suspension du pendule, comme dans cette figure [Fig. 15]. Il faudroit que ces pieces de fer fussent bien fortes et grosses pour ne pas faire ressort.

3) La Fig. 15 et le texte qui l'accompagne sont empruntés à la p. 254 du Manuscrit D qui porte la date du 15 janvier 1670.
