We maken een Telemeter
In geïllustreerde bladen hebben jullie zeker wel eens foto's gezien van soldaten die stonden te kijken door een lange buis, maar niet zoals door een verrekijker, maar met de buis dwars voor het gezicht. Met dit instrument, de telemeter of, in het Nederlands, de afstandsmeter, meet de soldaat, om het geschut goed te kunnen opstellen, de afstand tot het te beschieten doel. In de toren van oorlogschepen is er een reusachtige afstandsmeter gebouwd, want hoe langer het instrument, hoe grotere afstanden men nauwkeurig kan meten. Het spreekt vanzelf dat een afstandsmeter ook voor andere dan oorlogsdoeleinden kan gebruikt worden, vooral voor de afstand die door een metrische maat niet direct bepaald kan worden. Men denkt b.v. aan het meten van een stuk land, waardoor een stroom vloeit, waarover men niet gemakkelijk een meetlint kan spannen, of aan een varend schip, waarvan de afstand vastgesteld moet worden. In elk geval zijn er voor het practisch gebruik van onze telemeter veel mogelijkheden, en bovendien is het heel prettig om zelf zo'n instrument samen te stellen en te proberen.
Omdat we ons instrument op de eenvoudigste manier en met makkelijk verkrijgbare middelen moeten vervaardigen, wijkt zijn uiterlijke vorm van de buisvormige telemeters af. Het principe van zijn werking is echter helemaal hetzelfde. Het berust hierop dat men, zoals fig. 1 aantoont, het beeld van het voorwerp waarvan de afstand gemeten moet worden, met twee van elkaar verwijderde spiegels in twee verdere bij elkaar staande spiegels weerkaatst, die van hun kant de twee beelden in het oog van de waarnemer laten vallen. Deze spiegels, binnen in een buis van een bepaalde lengte, wrorden zo geplaatst dat zich op elk uiteinde van de buis één spiegel bevindt, en dat de beide andere kruisvormig in het midden van de buis staan. Van voorwerpen die heel ver verwijderd zijn, verschillende kilometers b.v., komen de lichtstralen van de beide beelden bijna parallel in het instrument, zoals de figuur dit met volle lijnen aangeeft. Ze worden door de spiegels tweemaal in een rechte hoek weerkaatst en bereiken het oog van de waarnemer, zó dat deze de indruk van een enkel beeld krijgt. Ligt het voorwerp dichterbij, b.v. op twintig meter afstand,
| |
| |

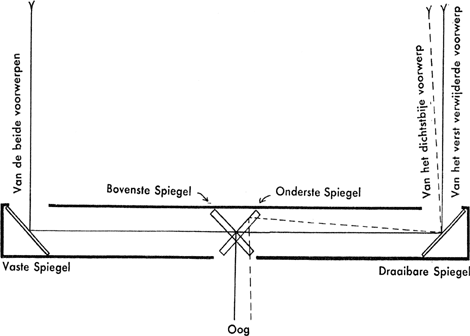

Fig. 1
dan valt het beeld van het voorwerp natuurlijk niet meer parallel op de beide spiegels aan de uiteinden van de buis, maar naar het voorwerp toe gewend, zoals dit in de tekening door de stippelingen wordt aangeduid. Daar de invalshoek gelijk is aan de hoek van terugkaatsing zal ook de weg, gevolgd door een van de beide beelden binnen in de buis, anders zijn dan parallel invallende lichtstralen. We zien dat de lichtstralen volgens stippelingen verschoven zijn en dus als twee naast elkaar staande beelden gezien moeten worden. Het is makkelijk te begrijpen dat men, door een gepast draaien van een van de uiterste spiegels, de beide beelden van het dichtstbijzijnde voorwerp ten slotte zo op de beide middenspiegels kan richten dat ze, zoals de beelden van het verder liggend voorwerp, elkaar dekkend of aanvullend, in het oog terecht komen en als een enkel beeld gezien kunnen worden. Deze mogelijkheid kan voor het meten van de afstand van dichtbij liggende voorwerpen practisch benut worden door b.v. een van de uiterste spiegels in de buis draaibaar te maken en er een wijzer aan te bevestigen die dan de afstand op een schaal laat aflezen.
De gebruikelijke telemeters zijn zeker niet zo eenvoudig samengesteld. Ze zijn niet van spiegels maar van glazen prisma's voorzien, zoals b.v. de prismaveldkijker. In plaats van de ene eindspiegel draaibaar te monteren doet men de lichtstraal door een tweede, veranderlijk glazen prisma in de buis afwijken en het beeld zelf kan
| |
| |
door een lenzensysteem vergroot gezien worden. Deze constructie is, met de middelen die ons ter beschikking staan, natuurlijk veel te ingewikkeld om zelf toe te passen.
Bij ons vereenvoudigd instrument laten we de ene straal direct zonder spiegeling in het oog vallen door, zoals fig. 2 aanduidt, boven spiegel 2 heen te kijken. Spiegel 1 weerkaatst het beeld van het voorwerp op spiegel 2, vanwaar het ons oog treft, en naar gelang de hoekstand van spiegel 1, ofwel met het direct geziene beeld gedekt wordt of verschoven voorkomt. In a op fig. 2 zijn de twee spiegels parallel geplaatst, de wijzer staat op ‘oneindig’ ver; daaraan beantwoordend treffen van het betrekkelijk dichtbije voorwerp twee beelden uit verschillende richtingen het oog. Op fig. b werd de spiegel 1

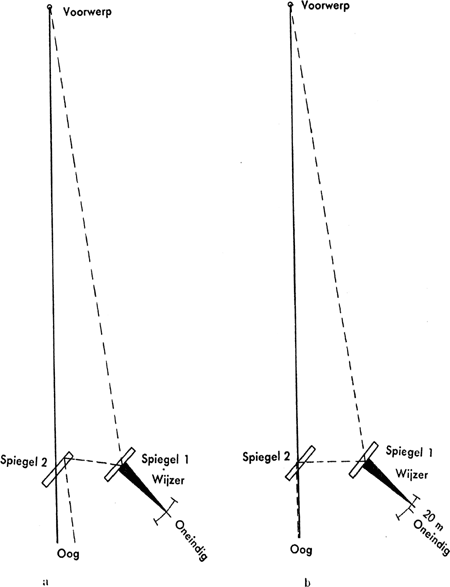

Fig. 2
| |
| |
ietwat gedraaid; de beide beelden treffen uit dezelfde richting het oog, dekken elkaar dus, terwijl de grootte van de spiegeldraaiing, resp. de afstand van het voorwerp (20 m), bij de wijzer kan afgelezen worden. Daar men het ene beeld boven de bovenste rand van de spiegel dadelijk ziet, het tweede beeld echter door deze spiegel weerkaatst, ziet men het voorwerp in kwestie in elk beeld slechts half. Van een toren b.v. brengt het directe beeld ons enkel de bovenste helft, het weerkaatste beeld enkel het onderste deel, zoals fig. 3 aantoont. Bij a wordt het bovenste deel van de toren gezien als verschoven van het onderste, overeenkomstig de bij fig. 2a aangeduide verschoven lichtstralen. Fig. b toont de toren als geheel, dank zij een gewijzigde spiegelstand.
Uit deze verklaringen volgt dat we met onze telemeter des te grotere afstanden met enige zekerheid kunnen meten naarmate we de afstand van de beide spiegels vergroten. Om echter het instrument niet onbruikbaar te maken, beperken we ons tot een afstand van de
Fig. 3
beide spiegels van 80 cm. Wie zijn instrument nog langer wil bouwen, moet de grootte van de hierbij genoemde delen er bij aanpassen. Het is niet raadzaam het instrument korter te maken omdat het meetbereik dan te klein wordt.
Als materiaal gebruiken we:
1 plankje uit dennenhout voor de grondplank in plaats van de buis: 86 cm lang, 5 cm breed, 1,5 cm dik;
1 plankje uit dennenhout voor de wijzer: 78 cm lang, 5 cm breed, 1 cm dik;
1 plankje voor schaal en kijkgat: 11 cm lang, 8 cm breed, 1 cm dik;
2 houten linialen voor de spiegels: 4 cm lang en 6,6 cm breed;
2 stukken dun zwart blik voor schaal en kijkgat: 10,5×3,6 cm en 6×4 cm;
2 spiegels: 4×3 cm en 7×5,5 cm;
1 schroef met moer, circa 2,5 cm lang, zonder kop gemeten, kleine spijkers en houten schroeven.
| |
| |
Eerst worden de twee lange houten plankjes met elkaar beweegbaar verbonden zoals uit fig. 5 blijkt. Nadat de gaten voor de moerschroef zo geboord zijn dat de schroef er behoorlijk in past, moet het bovenste deel van de opening in het wijzerplankje verwijd worden, om de kop van de schroef helemaal in het hout te laten gaan. Dat is nodig omdat de grootste spiegel direct over de schroefkop op het wijzerplankje bevestigd moet worden. Het kleine plankje voor de schaal en het kijkgat spijkeren we op het ander uiteinde van het grondplankje, net als op de tekening. Het uiteinde van het wijzerplankje raakt nu een breedtezijde van het grondplankje. Om echter het wijzerplankje ongestoord heen en weer te laten bewegen moet men de ene voorkant met de vijl wat bewerken.
Fig. 4
Het lange liniaalstuk voor de grote, draaibare spiegel wordt nu aan de beide uiteinden zo gescherpt (zie fig. 4) dat de kanten, bij het vastmaken op het wijzerplankje, niet uitsteken. De beide gaten voor de bevestigingschroeven worden groter geboord dan de dikte van de schroeven, zodat later de spiegels bij het proberen van het instrument door losmaken en weer vastzetten van de schroeven nog iets verschoven kunnen worden. Nu kan de grote spiegel aan het liniaalstuk vastgekit worden. We gaan daarbij zo te werk dat we de spiegel langs de glaskant boven een vlam voorzichtig verwarmen en dan aan de achterkant, op de plaats waar het lineaalstuk komt te liggen, wat zegellak strijken. Tegelijk verwarmen we ook het liniaalstuk boven de vlam en drukken we, als alles warm genoeg is, het hout vast op de achterkant van de spiegel, waarbij er moet op gelet worden dat het spiegelglas niet onder het liniaalstuk uitsteekt. Na het drukken mag er maar een heel dunne laag zegellak tussen hout en glas zijn, dan vormt de spiegel hierna precies een rechthoek met de onderkant
| |
| |

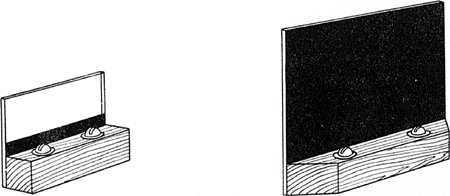

Fig. 5
van de liniaal. Staat de spiegel niet loodrecht omdat het zegellak ongelijk verspreid en te vlug verhard is, dan moet de spiegel nog eens verwarmd worden, waarna het te veel aan zegellak er makkelijk kan uitgeperst worden.
Ook op het korte liniaalstuk waarvan de uiteinden niet schuin afgevijld hoeven te worden, worden de twee boringen voor de bevestigingschroeven op dezelfde manier aangebracht. Maar voordat hier de kleine spiegel aangelijmd wordt, moet de bovenste helft van de zilverlaag voorzichtig afgekrabd worden, zodat op dit deel van de spiegel van 1,5 cm breedte, alleen het blanke doorzichtige glas overblijft. Let er op dat het glas niet stukgekrabd wordt. Wie over salpeterzuur beschikt hoeft alleen het bruine lak op de achterkant van de spiegel maar af te krabben en dan met een in het zuur gedoopte wattenprop, die eerst rond een stokje gedraaid wordt, de nog vastzittende zilverlaag op te lossen; dat gaat vlug en zonder moeite. Maar pas op bij het hanteren van salpeterzuur. Nu kan ook deze spiegel op die kant, waar er nog een zilverlaag is, aan het liniaalstuk vastgekit worden.
Het vastzetten van de beide spiegels op het plankje gebeurt op de plaatsen die fig. 5 duidelijk aanwijst. Hierbij moet je vooral op twee dingen letten: de afstand van de twee spiegels, van hun middelpunt uit gemeten, moet 80 cm bedragen.
| |
| |
De twee spiegels moeten dan, als de wijzerplank parallel met de grondplank ligt, parallel in precies dezelfde richting liggen, en wel met een hoek van 45 graden ten opzichte van de lengtezijde van het plankje. Deze hoekstand bereiken we gemakkelijk als we een blad papier zo vouwen dat de vouw in een hoek komt te liggen, en de twee kanten van het papier elkaar bedekken, zoals je op fig. 6 ziet. Omdat ieder machinaal gesneden stukpapier vier rechte hoeken heeft, zal er bij het samenvallen van een papierhoek steeds een hoek van 45 graden ontstaan. Zoals vermeld, moet de grote spiegel zo boven zijn draaipunt op het wijzerplankje bevestigd worden, dat de kant van de spiegel precies boven het midden van de moerschroef komt te staan. Dat wil zeggen, dat niet de blanke glaskant van de spiegel boven het midden van de schroefkop moet staan, maar wel de zilverbekleding van de spiegel. De beide schroeven voorliet vastmaken van de spiegels voorzien we van moerplaatjes; daarmee kunnen we beter kleine verbeteringen aanbrengen aan de stand van de spiegels door de schroeven los te maken en weer vast te zetten, gesteld dat we de gaten, zoals ik zei, in de liniaalstukken wijder gemaakt hebben dan de dikte van de voorgeschreven schroeven vereist.
Het stuk blik voor het kijkgat of het ‘diopter’, zoals de wetenschappelijke naam luidt, snijden we 6 × 4 cm en rondom de twee bovenste hoeken een beetje af. Het kijkgat dat in het midden, 2,5 cm boven de onderkant aangebracht wordt, maken we met behulp van een spijker. We vijlen de uitstekende blikrand van de opening weg. De opening kan zowat 3 mm zijn. Met drie spijkers wordt het blik aan de voorkant van het plankje vastgemaakt, nadat we goed gekeken hebben of de denkbeeldige lijn, van het kijkgat naar het midden van

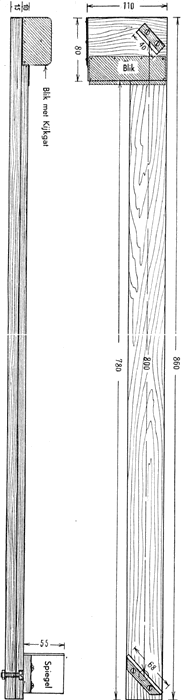

Fig. 6
de kleine spiegel, nauwkeurig een rechte hoek vormt met de lengtezijden van het wijzerplankje.
Hoe het stuk blik, waarop we later de schaal met de afstanden insnijden, op het plankje met zes spijkers vastgemaakt wordt, laat fig. 7 zien. De ene kant van het blik staat 5 mm boven het plankje uit en overdekt zo het uiteinde van het wijzerplaatje, waardoor dit bij heen en weerschuiven geleid wordt.
Nu zou ons instrument klaar zijn, op de schaal na. We gaan er mee aan 't raam, of als je van daar uit niet ver kunt zien, op een open vlakte. Houden we de afstandsmeter zo, dat we met één oog
| |
| |
doorhetkijkgat kunnen zien, terwijl de grote spiegel een rechte hoek vormt met de richting waarin je kijkt, dan hebben we twee beelden voor ons: het een is het landschap dat we over de kleine spiegel heen zo kunnen zien; het andere beeld herkennen we in de kleine spiegel voor ons oog, d.w.z. we zien daarin de grote spiegel op het uiteinde van het instrument en deze op zijn beurt weerkaatst een stuk van hetzelfde landschap, dat we over de kleine spiegel heen zo zien. Zoals we al in fig. 3 hebben laten zien, is dit weerkaatste stuk van het beeld, het onderste deel van het landschap dat ons door de kleine spiegel verborgen blijft. Als object voor het proberen van ons instrument is een heel ver verwijderde kerktoren of een fabriekschoorsteen het meest geschikt. Richten we onze blik door het kijkgat op dit voorwerp en houden we het instrument zo, dat we het onderste deel van de toren of van de schoorsteen in de kleine spiegel
Fig. 7
zien, dan zouden we het voorwerp in zijn geheel herkennen, zoals de toren op fig. 3 b, wanneer de wijzerplank tenminste parallel loopt met de grondplank. We begrijpen dit als we ons herinneren dat de lichtstralen (zoals bij 't begin werd besproken), bij zo ver afliggende voorwerpen, bijna parallel in de twee spiegels komen. Ze moeten dus bij rechthoekige spiegeling van het ene beeld ook parallel in het oog vallen. Zien we de twee delen van het object echter verschoven, zoals in fig. 3a, waarbij het onderste deel van de toren of van de schoorsteen van het bovenste gescheiden is, dan onderzoeken we eerst, of het wijzerplaatje met het grondplankje werkelijk parallel loopt. Is dat het geval dan is het begrijpelijk dat we aan het monteren van de spiegels te weinig zorg besteed hebben. We maken de schroeven los, waarmee de beide spiegels vastzitten en draaien ze zo lang tot het ver verwijderde voorwerp helemaal in het gezichtsveld verschijnt. Nu trekken we in het midden van de wijzerplank tegen het schaalblik met een puntig, hard potlood een dunne streep en trekken, als verlenging van deze streep, met een naald een lijn in het schaalblik. Deze wijzerstand geeft dus aan dat zodra de beide beelden elkaar in het oog dekken het voorwerp zo ver van ons verwijderd is dat de afstand met ons instrument helemaal niet meer genieten kan worden. We gebruiken deze inge- | |
| |
kraste streep als teken voor ‘oneindig’ en, geven ze aan met het teken ∞, zoals je op de schaal van fig. 8 kunt zien. Bekijken we dan een ander voorwerp, dat maar 5 meter van ons af ligt, misschien de loodrecht lopende zijkant van een huis. We zien die kant
Fig. 8
in de kleine spiegel helemaal niet want het geprojecteerde beeld van de grote spiegel komt niet op de kleine spiegel. We moeten de wijzer dus naar ons toe verplaatsen, tot in de kleine spiegel de zijkant van het huis verschijnt. Nu bedekken we dit weerkaatste beeld van de zijkant met het direct geziene deel er van, zodat er maar één lijn ontstaat. Als we de afstand tot aan de hoek van het huis van te voren nauwkeurig gemeten hebben, dan kunnen we, door een naaldkras in het blik, ook deze afstand van 5 m aangeven. Op dezelfde manier bepalen we nu op het blik ook nog de afstand van 10 m.
Hoe kunnen de overige afstanden op de blikken schaal bepaald worden? Misschien door de afstand tussen de twee streepjes 5 m en 10 m op de schaal maar in meters te verdelen? Blijkbaar niet, want dan zouden we, bij het overbrengen van deze delen naar het teken ∞, maar tot 20 m afstand meten. Wie op school een idee gekregen heeft van de wetten van trigonometrie weet dat in dit geval de aanduiding voor verdere gelijke afstanden steeds kleiner wordt naarmate de afstand groter wordt, zoals je aan de schaal van fig. 8 ziet. We kunnen deze nauwkeurig opgestelde schaal gewoon op het blik overbrengen, door met een naald de delen zo juist mogelijk in te krassen. Maar eerst moeten we, zoals gezegd, de wijzerstand op oneindig ∞ brengen. Natuurlijk wijst deze schaal alleen bij een spiegelafstand van 80 cm nauwkeurig aan. Maar je kunt de schaal ook maken door de afstanden in het landschap uit te meten. Daarbij meet je de op de schaal aangegeven afstanden op het veld met een touw, je slaat dan op de betreffende plaatsen een stok in de grond, en krast de stand van de wijzer bij al deze afstanden met een naald in het blik.
| |
| |

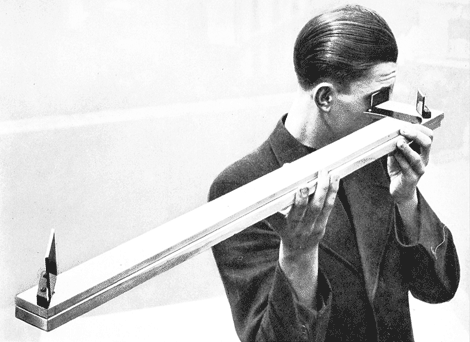

Zó worden afstanden gemeten met de zelfgemaakte telemeter

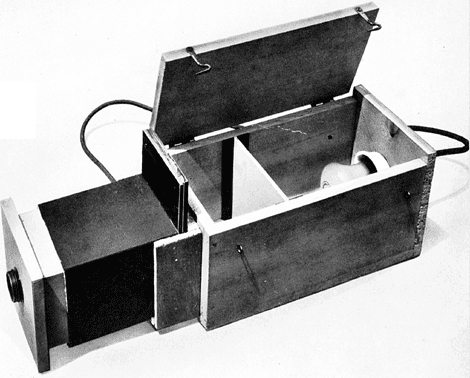

Het zelfgemaakte apparaat voor het vergroten van kleine opnamen
| |
| |

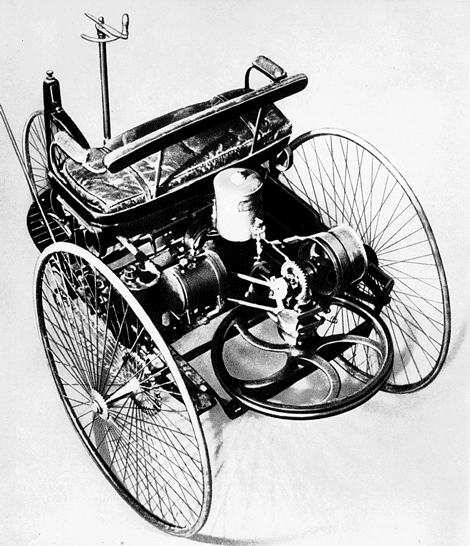

De eerste, practisch bruikbare auto ter wereld. Benz-Motorwagen uit het jaar 1885, de stamvader van de moderne auto
| |
| |
| |
