Das Kohlenbecken der Kempen

Bergassessor B. Schulz-Briesen lässt seinem erstern Aufsatz im Essener ‘Glückauf’ über das Kohlenvorkommen in den Kempen einen zweiten folgen, den wir nachstehend wiedergeben.

In der letzten Zeit haben die Aufschlussarbeiten in den Kempen weitere Ausdehnung genommen, und wenn sie auch noch nicht als abgeschlossen zu betrachten sind, so ist doch der fieberhaften Tätigkeit in dem neuen Gebiete ein gewisser Stillstand gefolgt. Diesen Ruhepunkt hat der belgische Bergingenieur Lucien Denoël benutzt, um mit weitem Blicke und grosser Sachkenntnis die bis jetzt vorliegenden Ergebnisse dieser Pionierarbeit in einer grösseren Arbeit zu sammeln, in eigenartiger Weise zu gruppieren und eingehend zu behandeln, welche unter dem Titel: Carte et Tableau synoptique des sondages du Bassin houiller de la Campine, als Sonderdruck aus Band IX der Annales des

[p. 655]

mines de Belgique, jüngst bei L. Narcisse in Brussel erschienen ist.

Ich nehme gern die Gelegenheit wahr, diese Schrift einer Besprechung zu unterziehen und ihre Ergebnisse in Beziehung zu dem früh er in dieser Zeitschrift veröffentlichten Material zu setzen, bedauere dabei aber, auf die vollständige Wiedergabe der drei schönen Kartenblätter, die dem Aufsatze von Denoël beigegeben sind, verzichten und bezüglich der örtlichen Lage der Aufschlüsse auf meinem Aufsatze in Nr. 37 (1903) beigefügte Uebersichtskarte verweisen zu müssen, die zur Orientierung genügen dürfte. Zum besseren Verständnis sollen die umstehenden zwei Querprofile durch den reichsten Teil des Beckens und ein Längenschnitt dienen. Aus dem letzteren ist der Zusammenhang der Kempen-Ablagerung mit derjenigen in Holländisch-Limburg sowie dem preussischen linksrheinischen Gebiete ersichtlich.

Denoël gibt in seinem Aufsatze zunächst eine Uebersicht des gesamten Gebietes der Aufschlüsse, das eine Zone von 80 km Länge und 12-20 km Breite in nordöstlicher Richtung zwischen Antwerpen und Maastricht umfasst.

In dieser Zone sind bis jetzt rund 70 Bohrungen bis zu einer Durchschnittsteufe von 600-700 m niedergebracht worden. Eine grössere Anzahl davon hat Teufen bis zu 1000 und sogar 1200 m erreicht, verschiedene sind bis zu 300 m in das Kohlengebirge eingedrungen und haben reiche Kohlenflöze aufgeschlossen. Der Verfasser bringt in einem Kartenblatte die Querschnitte von 50 dieser Bohrungen mit den gefundenen Flözen, ihrem Einfallen und ihrer Mächtigkeit (Massstab 1: 2000).

Die der Broschüre beigegebene Uebersichtskarte im Massstabe 1: 160000 veranschaulicht die örtliche Lage sämtlicher Bohrlöcher. Die gesamttiefen sind in schwarzen Zahlen eingetragen, die Tiefen des Karbons in roten; ferner sind Streichen und

[p. 656]

Einfallen der Karbonschichten, sowie der durch Analysen festgestellte Gehalt an flüchtigen Bestandteilen bei jedem Funde verzeichnet. Die Flözgruppen mit annähernd gleichem Gasgehalte sind durch schwarzpunktierte, die Bohrungen mit gleicher Mächtigkeit des Deckgebirges durch volle rote Linien verbunden.

Auf der Grundlage der Funde gleichen Gasgehaltes teilt der Verfasser sodann die Flözaufschlüsse in fünf Gruppen und bezeichnet diese auf dem Lageplane und den Profilen durch römische Ziffern.

Die gewählte Methode der Darstellung gibt ein sehr anschauliches Bild der allgemeinen Lagerungsverhältnisse, wenn sich auch der Verfasser mit Recht nicht verhehlt, dass die Ergebnisse im einzelnen eine Gewähr für die Richtigkeit nicht bieten, da die Identifizierung der Flözgruppen auf ein Längenausdehnung von über 70 km naturgemäss schon infolge des unbestreitbaren Vorhandenseins erheblicher Verwerfungen und sonstiger Gebirgsstörungen, Fehlerquellen in sich schliessen muss.

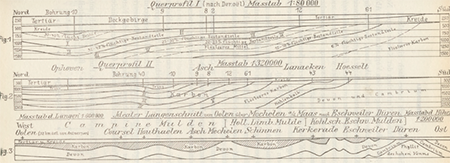

Das anbei wiedergegebene Querprofil I ist der Arbeit von Denoël entnommen und nach dem Vorhergesagten wohl ohne besondere Erläuterung verständlich.

Querprofil II (Fig. 2) wurde von mir unter Berücksichtigung verschiedener weiter nördlich und südlich annähernd in der Schnittlinie stehenden Bohrungen entworfen, und da sich der Verfasser mit der wichtigen Deckgebirgsfrage nur beiläufig befasst, so hielt ich es für zweckmässig, auch die ausgedehnte Tertiär- und Kreidemulde in diesem Profil zu veranschaulichen, sowie ferner die Einlagerung der Triasschichten, denen man in verschiedenen Bohrungen vor Erreichung des Karbons begegnet ist. Fin Blick auf das Querprofil II ergibt, dass die bezüglichen Verhältnisse der Kempen eine ausserordentliche Aehnlichkeit mit denen des rheinisch-westfälischen Beckens haben.

Denoël erwähnt die verschiedenen Hypothesen belgischer

[p. 657]

Kollegen über das Einmulden und Wiederverschwinden von Trias- und Dyasschichten und verwirft mit Recht die von Kersten und anderen aufgestellte Behauptung wonach im Norden eine grosse streichende Verwerfung oder Störung vorliegen müsse, die das Karbon in erhebliche Tiefe niedergeworfen habe er teilt vielmehr meine Ansicht, dass die erschlossene Mulde sich nach Norden unter der Kreide oder dem Tertiär

[p. 658]

aushebt, um sich wieder aufs neue flach einzusenken.

Das aus Fig. 2 ersichtliche Verflachen der Kreide gegen Norden findet eine Analogie in dem gleichen Verhalten dieser Ablagerungen zwischen Eschweiler und M.-Gladbach, wo gleichfalls der Boden des Kreidemeeres muldenförmige Erosionen aufweist.

Der auf preussischem Gebiete zwischen Erkelenz und Krefeld nachgewiesene devonische Rücken findet wahrscheinlich zwischen Maaseik und Roermond seine Fortsetzung auf belgischem Gebiete mit allmählichem Verflachen.

Die Erosion der Kreide durch die Tertiarfluten ist dagegen, wie das Profil zeigt, ausserordentlich gleichmässig, dies ergibt sich auch aus dem Längenschnitt (Fig. 3).

Die wellenförmige Ablagerung des Karbons von Süd nach Nord ist bereits hervorgehoben. Gegen Ost und West an der Maas und bei Antwerpen wird das Becken durch einen Devonrücken abgeschnitten, erscheint aber auch in dieser Richtung in Mulden und Sätteln gegliedert.

Der Längenschnitt Oolen-Düren (Fig. 3), den ich unter Benutzung der Denoëlschen Darstellung nach Osten erweiterte, gibt ein sehr instruktives Eild der Karbonablagerung zwischen Schelde und Rhein.

Wie schon bemerkt, scheidet Denoël sämtliche Kohlenaufschlüsse in fünf Gruppen nach ihrem Gehalt an flüchtigen Bestandteilen und findet eine Unterstützung dieser Klassifizierung in der paleontologisch-stratigraphischen Studie von Fourmarier und Renier, in der die durchbohrten Schichten nach der Natur der gefundenen Fossilien gleichfalls in fünf Gruppen gegliedert sind.

Die I.	Denoëlsche Gruppe umfasst die Funde mit nicht unter
		35-40%	flücht. Bestandteile.
II.	Denoëlsche Gruppe	30-42%	flücht. Bestandteile.
III.	Denoëlsche Gruppe	25-30%	flücht. Bestandteile.

[p. 659]

IV.	Denoëlsche Gruppe	20-25%	flücht. Bestandteile.
V.	Denoëlsche Gruppe	12-18%	flücht. Bestandteile.

Er schätzt die gesamte Mächtigkeit der Karbonschichten auf 2500 m und ihren produktiven Teil auf 1800 m; nach seiner Annahme beträgt die Zahl der bauwürdigen Flöze 46 mit einer Gesamtmächtigkeit von 36 m, sodass im Durchschnitt auf 100 m Gestein 2 m Kohle entfallen. Der Flözreichtum ist auf die verschiedenen Gruppen ungleichmässig verteilt, und häuft sich in der II., III. und IV. auf 30 Flöze mit 24 m Mächtigkeit bei einem mittleren Abstand von 23 m von Flöz zu Flöz. Pie Gruppe V. ist von den überliegenden durch ein flözleeres Mittel von 160-200 m getrennt.

Zum Vergleiche wird bemerkt, dass im rheinisch-westfälischen Bezirke 76 und im Becken von Mons 112 Flöze bekannt sind.

Bezüglich der voraussichtlichen Abbauverhältnisse weist der Verfasser dem Becken der Kempen eine Mittelstellung zwischen den übrigen belgischen Werken und dem rheinisch-westfälischen an; in ersteren sei die Durchschnitts-Mächtigkeit der Flöze 0,68 m, die Leistung auf den Arbeiter und das Jahr betrüge 232 t. während sich für letzteres die Zahlen von 0,80 und 275 t ergäben.

Nicht ohne Interesse ist die nachstehende Tabelle von Denoël welche einen Vergleich der Flözhorizonte in Westfalen und den Kempen gibt:

Rhein-Westf. Bezirk
	Gruppe	Mächtigk d. Schicht.	Zahl der	Verhältn. zw. Kohle u. Gestein %
		m	Flöze
I	Flammkohle	830	20	3 0
II	Gaskohle	300	10	3 6
III	Fett- und Esskohle	600	31	3 2
IV	) Magerkohle	1050	15	1 0
V	) Magerkohle	1050	15	1 0
		_____
		2780

[p. 660]

Kempen-Becken
Gruppe	Mächtigk. d. Schicht		Zahl der	Verhältn. zw. Kohle u. Gestein %
	wahrsch.	bekannt.
	m	m	Flöze
Flammkohle I	620	500	10	1 6
Gaskohle II	} 680	} 680	12	3 2
Fett-und Esskohle III	} 680	} 680	18	3 5
Magerkohle IV	} 680	} 680
Magerkohle V	790	700	7	1 0
	_____
	2090
