Oeuvres complètes. Tome XXII. Supplément à la correspondance. Varia. Biographie. Catalogue de vente

1674.

1 Febr. Comparez ce que nous avons dit plus haut sur la communication de juillet 1668.
Chartae mechanicae. f. 91 r.

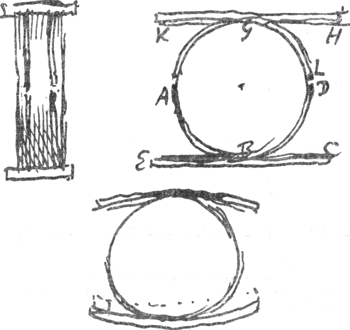

Roue ou rouleau qui en avancant fait trouuer tousjours une planche devant elle pour passer dessus. ABC, DBE sont des cordes attachees a la circonference de la roue, et a la planche en E, C, qui a la longueur de la demie circonference.

[p. 252]

De mesme façon est attachée l'autre planche pareille KH par les cordes KGL, HGF.

Mais parce qu'avec ces planches le chariot seroit incapable de tourner, l'on pourroit faire au lieu de planches plattes des parties de fort grandes roues, et en rehausser les deux bords, a fin que la roue GB venant a tourner, fist necessairement aussi tourner la planche courbèe. Par ce moyen on auroit l'effect de grandes roües, qui vont bien



plus facilement par des chemins rabotteux ou mols que les petites. Au lieu de deux planches on en pourroit mettre 3, mais il faut considerer que les grandes inegalitez du chemin peuvent nuire quand elles se rencontrent aux bouts des planches qui touchent les premieres a terre. Pour y remedier, les bouts des planches pourroient poser sur les bouts de celle qui sont a terre en talus.

Manuscrit E p. 11 (la dernière page du Man. D a une date de décembre 1673, celle du 19 déc. 1674 se trouve à la p. 26 du Man. E). Ex P. Deschales de Machinis Hydraulicis prop. 34¹⁵⁾. Tertius modus quem usurpari vidi in plurimis locis non quidem pro instrumentis musicis sed pro rebus magis utilibus, ut in fornacibus, in quibus ventus tanto impetu ferebatur ut pileum in aere sustentaret¹⁶⁾.

15) Le texte latin qui suit est en effet emprunté à la Prop. XXIV du Tractatus XVI ‘De machinis hydraulicis’ du T. III du ‘Cursus seu mundus mathematicus’ de 1674 du Père Cl. Fr. Milliet Dechales e Soc. Iesu.

16) Comparez la fin de la note suivante.253

[p. 253]

Adhibetur ergo vas ligneum ut dolium satis bene clausum non tamen ita longum seu altum, sitque AB; in quod aqua influat, perpendiculariter per tubum CD, identidem parvis foraminibus apertum ut aqua secum aerem attrahat. In fundo illius vasis



sit tabula E imposita et ex ferro crassiori compacta et angulosa prout libuerit. In una extremitate sit syphon incurvus FG, cujus flexura sit inferior superficie tabulae E. In puncto A inseritur tubus deferens aerem ad fornacem. Usus autem talis est. Dum praecipitabitur aqua per tubum CD in tabulam E, secum deferet aerem, et ita eum agitat ut cum egredi non possit per syphonem FG, utpote ab aqua occupatum, defertur per tubum A ad fornacem.

In majoribus fornacibus quae ad liquandum aut in varias formas effingendum ferrum, multo aere indigent nulli amplius adhibentur folles, sed trompae, ut vocant, quae eundem et saepe majorem praestant ventum, modo satis copiosa sit aqua. Facile autem parabile est instrumentum &c.

Dans la description de cette machine qui a estè dans le Journal d'Angleterre¹⁷⁾, il n'y avoit point de trous dans le tuyau: qui font pourtant la principale

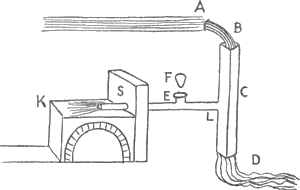

17) Philos. Transactions I de 1665, p. 21. Lettre de Walter Pope à John Wilkins ‘concerning the Mines of Mercury in Friuli; and a way of producing Wind by the fall of Water’. Dernier alinéa: ‘I will trespass a little more upon you, in describing the contrivance of blowing the Fire in the Brassworks of Tivoli neer Rome (it being new to me) where the Water blows the Fire, not by moving the Bellows, (which is common) but by affording the Wind. See Fig....where A. is the River, B. the Fall of it, C. the Tub into which it falls, LS. a Pipe, G. the orifice



of the Pipe, or Nose of the Bellows, S K. the Hearth, E. a hole in the Pipe, F. a stopper to that hole, D. a place under ground, by which the water runns away. Stopping the hole E, there is a perpetual strong wind, issuing forth at S: and S. being stopt, the wind comes out so vehemently at E, that it will, I believe, make a Ball play, like that at Frescati’. Dans cette figure il n'y a en effet, comme Huygens le remarque, ‘point de trous dans le tuyau’ comme il semble qu'il devrait y en avoir.

[p. 254]

partie de l'invention. Car ce n'est pas le brisement de l'eau sur le quarrè E qui produit le vent; quoy que cela puisse faire quelque chose; mais l'air qui passe par ces trous



dans le tuyau, et de la dans le vaisseau. Et cet air entre à cause que l'eau, par l'acceleration de sa cheute, se divise dans le tuyau, et d'autant plus qu'il sera plus long, et les entredeux qu'elle laisse se remplissent d'air qui est entrainè par la vitesse de l'eau.

Il faut faire les trous petits afin que l'eau n'en sorte point, ou autrement on y pourroit joindre de petits tuyaux remontants.

Si le tuyau n'estoit point percè de trous, la descente de l'eau en seroit retardée en partie, et il n'entreroit point d'air avec elle. mais les trous y estant il se mesle confusement avec l'eau et passe ensemble. Il est bon de brouiller l'eau dans le tuyau, a fin qu'elle emporte de l'air.
