Wetenswaardige verscheidenheden.

Om een vat ledig te doen loopen,

is men meestal verplicht het aan de eene zijde op te heffen; want daar de kraan niet in 't laagstliggend gedeelte van het vat, zelfs niet van den bodem kan aangebracht worden, kan een deel van den inhoud, dat lager dan de kraan ligt, niet wegvloeien, zoolang het vat in horizontalen stand blijft. Bij vaten met wijn gevuld levert dit vooral moeielijkheid op, wijl men door ze op te heffen de moer naar boven doet stijgen.

Het doelmatig toestel van Schaeffer en Budenberg te Maagdeburg, door de bovenstaande gravuren afgebeeld, doet deze moeielijkheid verdwijnen.

Gelijk men ziet, is het een soort van hefboom, een unster, dien men aan 't gewelf van een kelder kan vasthechten. De eene arm is met gewicht beladen, welks kracht men kan regelen, door 't meer of minder nabij 't steunpunt te plaatsen, aan den anderen arm, die in een neerwaarts gebogen beugel eindigt, is een ketting bevestigd. Deze is aan de fust zoodanig vastgehaakt, dat zoodra 't gewicht, dat aan den langen arm van den hefboom hangt, haar kan lichten, het achterste deel zich opheft en 't voorste blijft rusten.

Wanneer men de kraan opent, ontvloeit het vocht en de zwaarte van 't vat vermindert. Geleidelijk en zonder schokken wordt het nu door 't gewicht van den hefboom uit zijn horizontale ligging getild en in den gewenschten stand gebracht. Hetzij de vloeistof in eens of met gedeelten wordt afgetapt, het toestel verricht zelf, nadat men het eenmaal met het vat in behoorlijke verbinding gebracht heeft, zijn albeid tot het einde, zonder dat men er een hand behoeft aan te slaan.

In de kelders, vooral van wijnhandelaren of bierbrouwers, kan dit toestel goede diensten bewijzen.

[p. 40]

Modellen van hooipersen.

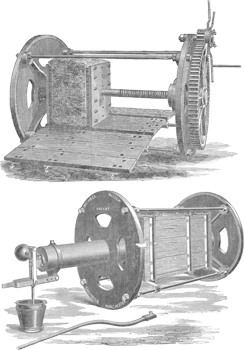

De eerste der nevensgaande afbeeldingen stelt een hooipers met horizontale schroef voor. Deze pers bestaat uit twee cirkelvormige platen, die tevens tot raderen dienen, om het werktuig gemakkelijk te kunnen vervoeren. In een dezer platen loopt de schroef uit, die tegen een der beide vierkanten platen drukt welke het hooi samenpersen, en die in beweging wordt gebracht door middel van het getande rad, dat aan de cirkelvormige plaat bevestigd is en met een handkruk rondgedraaid wordt. De beide cirkelvormige platen zijn door stangen verbonden, zoodat het voldoende is de handkruk en het getande rad af te nemen, om geheel het werktuig met inbegrip van de persplaten, op zeer gemakkelijke wijze, alsof het een soort van schuifwagen ware, te vervoeren.

De tweede afbeelding stelt eene pers voor, op dezelfde wijze ingericht maar door middel van de hydraulische drukking of waterperskracht werkende.

De hydraulische cylinder loopt door een der cirkelvormige platen. Een draagbare perspomp is aan een der uiteinden van den cylinder aangebracht, zij put het noodige water uit een emmer of eenig ander vat. Evenals de eerste pers is ook deze zeer licht vervoerbaar.

Beide werktuigen zijn oorspronkelijk vervaardigd door een werktuigkundige van Manchester, den heer M. Alcock.

Deze toestellen kunnen, wegens hun eenvoudige samenstelling, op zeer gemakkelijke en gereedelijke manier, doordien men de verschillende gedeelten afzonderlijk inpakt, verzonden worden.

Photographisch toestel voor de duikerklok.

Onlangs is in Italië een toestel uitgevonden, waarmede men photographieën onder water kan nemen. Deze uitvinding is van zeer veel belang voor de waterbouwkunde. Wanneer de ingenieur zich van de gesteldheid van den bodem eener rivier door een nauwkeurige afbeelding rekenschap kan geven, zal zijn studie van het terrein niet weinig vergemakkelijkt worden. Ook voor 't ontdekken van averijen aan schepen en van voorwerpen op den bodem van diepe wateren kan zij van groot nut zijn.

Bevriezing.

- In een der laatste zittingen van de Académie des Sciences heeft de heer Boussingault verslag gegeven van eenige merkwaardige proefnemingen door hem over de bevriezing van 't water gedaan tijdens de strengste dagen van den vorigen Winter. 't ls bekend dat het water bij 't bevriezen zich uitzet met een kracht gelijk aan die, welke noodig zou wezen om het ijs tot denzelfden omvang torug te brengen, die het als water had.

De heer Boussingault heeft zich voorgesteld te onderzoeken of, indien men de uitzetting van het water met een gelijke kracht tegenging, ook de bevriezing niet tot een zekere mate kon tegengegaan worden.

Hij nam te dien einde een stalen cylinder van 45 centimeters lengte en 28 millimeters middellijn, waarin een opening van 23.7 centimeters diepte en 13 millimeters middellijn geboord was. Het open uiteinde van den cylinder werd met een plaatje, door een schroef gedreven, gesloten. Deze vaas werd gevuld met water, gedistilleerd op ruim 39° Fahrenheit, dat weder tot diezelfde temperatuur was gebracht; zij werd vervolgens gesloten na 't inlaten van een stukje metaal, aan welks beweging men zou kunnen erkennen, dat het water nog niet bevroren was. Het toestel werd toen, zonder dat het water bevroor, aan een temperatuur onderworpen van ruim 8°, 10°, 11° en 15° onder nul.

Het water werd echter terstond tot ijs, zoodra men de drukking verminderde. Deze proefnemingen werden herhaalde malen met denzelfden uitslag genomen.

Vooral opmerkelijk zouden ze wezen, indien ze voortgezet werden met een toestel, dat juist de mate van drukking aangaf, welke er noodig is om de bevriezing van 't water bij verschillende temperaturen tegen te gaan.

Straatverlichting te Londen.

Hiertoe worden niet minder dan 630000 lantarens gebruikt. De hoeveelheid gas, die daartoe in 24 uren tijds wordt gevorderd, bedraagt omstreeks 630500 kubieke meters. Wanneer de straten van Londen één rechte lijn vormden, zou deze zich omstreeks 6500 kilometers ver uitstrekken. Men heeft dus gemiddeld op de honderd meters één lantaren.
